نیروگاه فتوولتاییک ۳ مگاواتی متصل به شبکه
طراحی آرایهها، پیکربندی الکتریکی و جانمایی این طرح دقیقاً بر مبنای ظرفیت مصوب پروانه و محدوده ۴۵٬۰۰۰ متر مربعی انجام شده است. مبنای برآورد انرژی، شبیهسازی PVsyst نسخه ۷.۴ با داده اقلیمی Meteonorm 8.1 برای مختصات دقیق سایت است.
| نوع نیروگاه | فتوولتاییک متصل به شبکه، سازه ثابت |
|---|---|
| توان نصبشده DC | ۳٬۲۷۶ کیلوواتپیک |
| توان اسمی AC | ۲٬۹۴۵ کیلووات |
| نسبت DC به AC | ۱٫۱۱ |
| ماژول | ۵٬۰۴۰ عدد، مونوکریستال دوطرفه ۶۵۰ وات |
| آرایش رشتهها | ۱۶۸ رشته × ۳۰ ماژول سری |
| اینورتر | ۱۹ دستگاه رشتهای ۱۵۵ کیلووات |
| ترانسفورماتور | ۲ دستگاه ۱٬۶۰۰ کیلوولتآمپر، ۰٫۶/۲۰ کیلوولت |
| زاویه و جهت | ۲۵ درجه رو به جنوب، آزیموت صفر |
| گام ردیفها | ۸ متر مرکز تا مرکز |
| تابش کل افقی (GHI) | ۲٬۰۶۰ کیلوواتساعت بر متر مربع در سال |
|---|---|
| تابش بر سطح شیبدار بهینه | ۲٬۲۶۹ کیلوواتساعت بر متر مربع در سال |
| زاویه شیب بهینه | ۲۸ درجه رو به جنوب |
| بازده ویژه طراحی | ۱٬۷۸۰ کیلوواتساعت بر کیلوواتپیک |
| ضریب عملکرد (PR) | حدود ۸۴٫۵ درصد |
| انرژی سال اول | ۵٬۸۳۰ مگاواتساعت |
| انرژی تجمعی ۲۰ ساله | ۱۱۱٬۳۰۰ مگاواتساعت |
| افت سالانه تولید | ۰٫۵۵ درصد |
ارقام تولید، برآورد مبتنی بر شبیهسازی است و پس از نصب ایستگاه سنجش و مطالعه تفصیلی نهایی میشود.
زمین و موقعیت
محدوده زمین روی نقشه ماهوارهای با خط نارنجی مشخص شده است. کل پلاک ۹۶٬۷۹۱ متر مربع و در مالکیت شرکت است؛ فاز نخست روی ۴۵٬۰۰۰ متر مربع ضلع غربی اجرا میشود.
برای بزرگنمایی روی نقشه کلیک کنید، یا با دکمه بالای نقشه همان موقعیت را در گوگل مپ باز کنید.
| موقعیت اداری | استان بوشهر، شهرستان بوشهر، بخش چغادک، دهستان دویره |
|---|---|
| مختصات مرکز | ۲۹°۰۱′۴۰٫۲″ شمالی، ۵۱°۰۳′۲۱٫۶″ شرقی |
| ارتفاع از سطح دریا | حدود ۱۱ متر |
| مساحت کل زمین | ۹۶٬۷۹۱ متر مربع — ملکی شرکت |
| محدوده فاز نخست | ۴۵٬۰۰۰ متر مربع در ضلع غربی |
| فاز دوم | حدود ۵۱٬۸۰۰ متر مربع در ضلع شرقی، تا مجموع ۷ مگاوات |

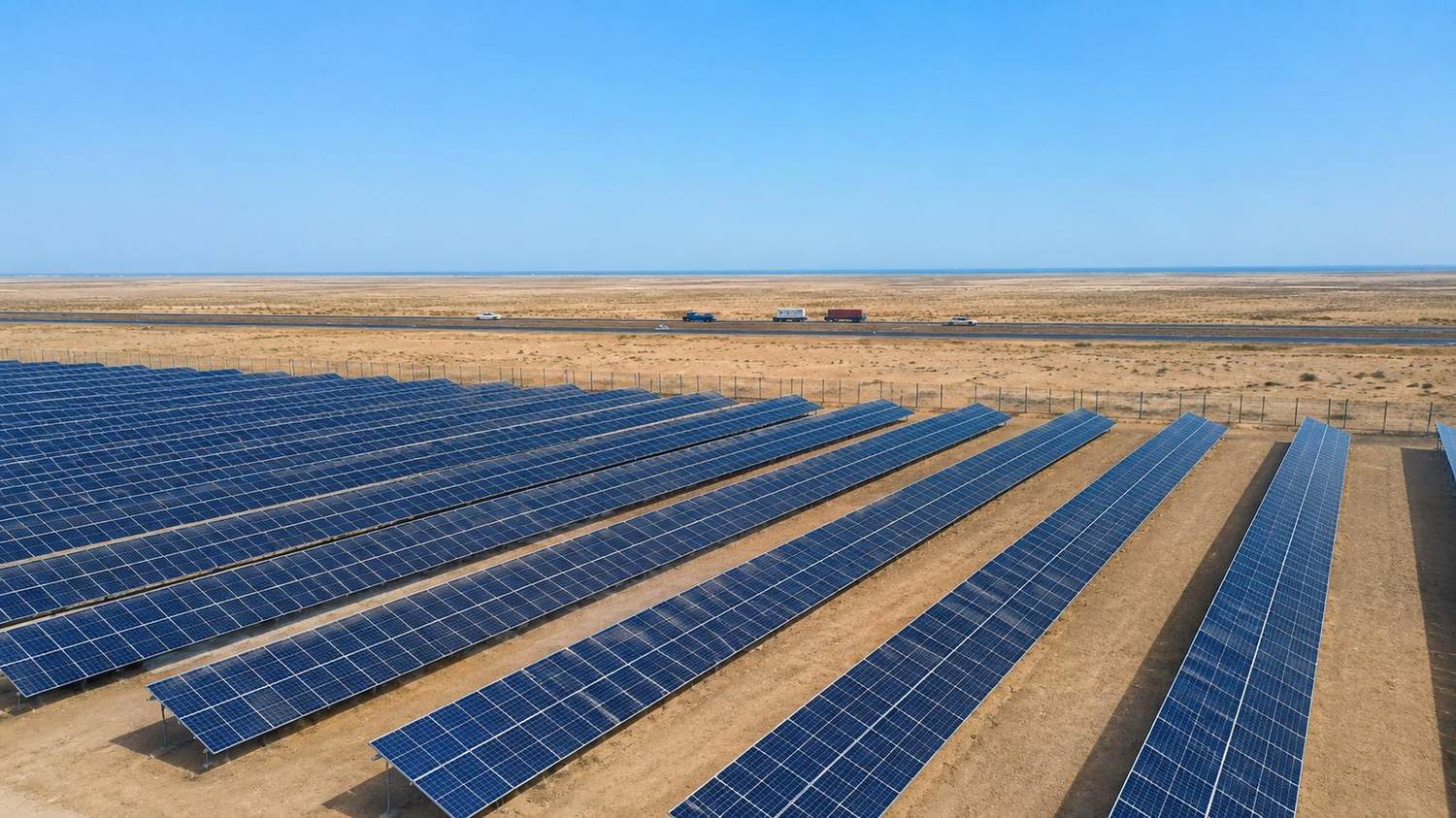

| دسترسی جادهای | حدود ۵۰۰ متر تا بزرگراه بوشهر — برازجان |
| فاصله تا شهر بوشهر | حدود ۲۰ کیلومتر |
| فاصله تا نقطه اتصال شبکه | حدود ۶ کیلومتر تا شبکه فشار متوسط |
| توپوگرافی | مسطح با شیب ملایم جنوبی، بدون مانع سایهانداز |
فاز نخست ۳ مگاوات روی ۴۵٬۰۰۰ متر مربع ضلع غربی؛ باقی زمین برای فاز دوم تا مجموع ۷ مگاوات.
ملاحظات مهندسی سایت
خورندگی
مجاورت خلیج فارس، رده C4/C5؛ سازه گالوانیزه گرم با ضخامت حداقل ۸۰ میکرون و اتصالات ضدزنگ.
گرد و غبار
ضریب تلفات آلودگی ۳ درصد در سال، با برنامه شستوشوی حداقل ۸ نوبت در سال.
ژئوتکنیک
نصب پایه به روش کوبشی؛ آزمون بیرونکشش و گمانهزنی پیش از اجرا الزامی است.
حفاظت فیزیکی
حصارکشی کامل محیط، روشنایی محوطه، دوربین مداربسته و سامانه اعلام سرقت؛ در برآورد سرمایهگذاری لحاظ شده است.
تأمین آب
منبع سطحی در سایت وجود ندارد؛ آب شستوشو از چاه مجاز یا تانکر و مخزن ۵۰ متر مکعبی.
سایهاندازی
متوسط ارتفاع افق مؤثر ۱٫۴ درجه؛ تلفات ناشی از آن حدود ۰٫۱۶ درصد.
سایه بین ردیفی
با گام ۸ متر، حدود ۱ درصد تلفات در محاسبات لحاظ شده است.
مسیر انرژی از آرایه تا شبکه
خروجی اینورترها از طریق دو ترانسفورماتور ۱٬۶۰۰ کیلوولتآمپری به سطح ۲۰ کیلوولت رسیده و با خط انتقال حدود ۶ کیلومتری به شبکه فشار متوسط منطقه متصل میشود.
برنامه اجرا — ۱۲ ماه
امور مجوزیماه ۱ تا ۲
تمدید پروانه، قرارداد اتصال به شبکه، استعلامات
مطالعات پایهماه ۱ تا ۳
نقشهبرداری تفصیلی، مطالعات ژئوتکنیک، آزمون کوبش
مهندسی و تدارکاتماه ۲ تا ۴
طراحی تفصیلی، اسناد خرید، انتخاب پیمانکار
تأمین تجهیزاتماه ۳ تا ۷
سفارشگذاری، گشایش اعتبار، حمل و ترخیص
آمادهسازی سایتماه ۴ تا ۶
تسطیح، جاده دسترسی، حصارکشی، فونداسیون پست
نصب آرایههاماه ۵ تا ۹
کوبش پایهها، نصب سازه و ماژول، کابلکشی DC
تأسیسات برقیماه ۸ تا ۱۰
نصب اینورتر، پست، خط ۲۰ کیلوولت، سامانه پایش
تست و راهاندازیماه ۱۰ تا ۱۲
تستهای پذیرش، سنکرون و آغاز تحویل انرژی
اثرات زیستمحیطی و اشتغال
بسته کامل فنی را دریافت کنید
طرح توجیهی، خلاصه پروانه، نقشه محدوده و نتایج شبیهسازی پس از هماهنگی اولیه در اختیار سرمایهگذاران قرار میگیرد.
